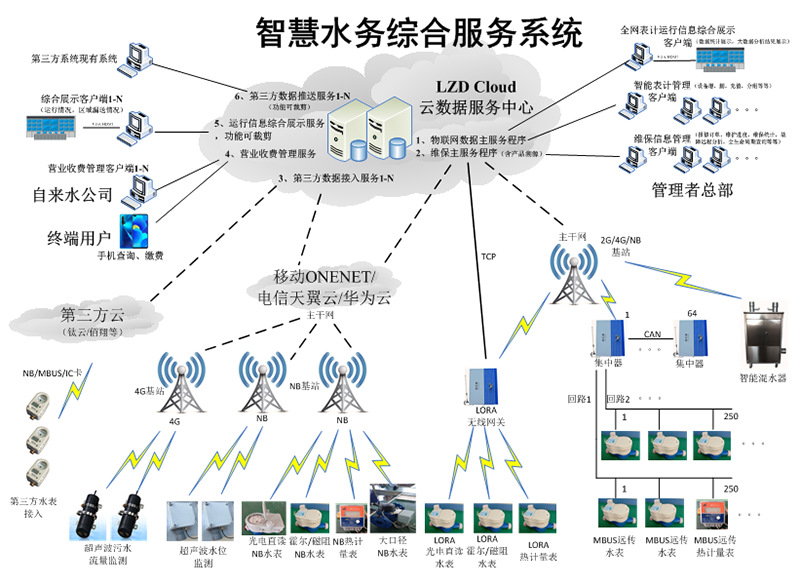

一、智慧水務綜合服務系統圖





二、系統圖解析

1.整個系統圖分三個層次,自下而上分別為終端層,設備承載層,數據服務層。

2.最底層為終端層,由各種型號的水表,熱量表,污水流量監測設備,水位監測設備等組成。負責采集原始信號,并進行用水,用熱,流量等信息計算和存儲。

3.中間層為設備承載層,主要由“集中器”、“采集器”、“無線網關”、“移動ONENET”、“電信天翼云”、“華為云”等組成。負責匯總收集終端層的數據信息,并上傳數據到數據服務層。此層面向的是大量的終端設備,相比較于終端直接連接數據服務層,能夠極大的提高數據服務能力,夠提顯著提高系統穩定性和健壯性。

4.最上層為數據服務層,主要由“數據中心”、“客戶端”,“后臺管理端”三大部分組成。

數據中心:由若干個服務程序組成,主要有物聯網數據主服務程序、維保主服務程序(含產品溯源)、第三方數據接入服務(1-N個)、營業收費管理服務、運行信息綜合大屏展示服務(大數據分析與可視化展示!??!此部分可依客戶隨意定制而不影響系統架構)、第三方數據推送服務(1-N個)。

客戶端:主要是面向用戶使用的。其表現形式為WEB網頁版水表管理(開戶、添加設備、歷史用水查詢、收費結算、統計分析等),手機端運行情況展示,用戶手機繳費,第三方數據推送(將水表數據,費用情況等定制化推送到第三方的功能)等等

后臺管理端:面向智慧水務綜合服務系統的管理者總部,所有者為系統服務的提供商。主要實現全網表計運行信息的綜合大屏展示,全網智能表計綜合管理(設備增,刪,充值,用戶分組,統計等),維保管理(報修訂單,維保進度,統計,故障遠程分析,產品溯源等)

三、優勢特點

特點1:多層級架構設計,能夠承載海量設備接入管理及監測。。

特點2:系統中設計了數據中心,全網設備的數據均通過設備承載層匯集于此。能實現大數據分析與可視化展示,且穩定性高,可擴展能力強。

特點3:增強型MBUS總線能力設計,單臺集中器最多可承載8個回路,每個回路200塊水表。

特點4:最新的NB-IOT窄帶物聯網、4G-Cat1技術的使用,實現所有表計的無線傳輸,安裝使用便利。

清華智慧水務系統方案:

1、方案材料清單:



名稱

型號

數量

圖片

備注

無線遠傳水表

LZD6101
-DN15/20/25
(霍爾采樣)

按需

NB-IOT旋翼式冷水水表,
內置電池,物聯網卡(6年資費),霍爾采樣原理,
電子部分采樣精度10L,Q3/Q1=80

無線遠傳水表

LZD6104
-DN15/20/25
(無磁采樣)

按需

NB-IOT旋翼式冷水水表,
內置電池,物聯網卡(6年資費),無磁采樣原理,
電子部分采樣精度1L,Q3/Q1=100,相比較LZD6101,精度更高!

無線遠傳水表

LZD6201
-DN50/65/80/100/150
(霍爾采樣)

按需

NB-IOT旋翼式冷水大口徑水表,
內置電池,物聯網卡(6年資費),霍爾采樣原理,
電子部分采樣精度10L,Q3/Q1=200

無線遠傳水表

LZD6831
-DN50/65/80/100/150
(超聲波)

按需

采用最新的4G-Cat1技術的超聲波冷水水表,
依托于現有的4G網絡,兼容2G網絡。
適用于頻繁密集的數據采集需求。例如DMA分區計量用。
內置電池,物聯網卡(3年資費)Q3/Q1=200

MBUS有線遠傳水表

LZD6122
-DN15/20/25
(無磁采樣)

按需

傳輸方式采用有線MBUS,電子部分采樣精度1L,Q3/Q1=100。
無內置物聯網卡,不受運營商影響,需要布線,
配采集器使用,單臺水表成本低。

集中器

LZD6801

按需

采用2G/4G技術,連接物聯網平臺,具有1-8路MBUS接口,
每路最多連接200塊水表。

智慧水務軟件系統

LZD6905

1套

具備所有連接到系統的水表設備增、刪、改、查管理,
例如水表累計流量、電池電壓、信號強度、歷史流量、繳費余額等等
(完全自主開發系統,如果有特殊要求,也可定制)

微信小程序

1套

具備繳費功能、歷史累計流量查詢、
歷史繳費記錄查詢等等。
(可按照客戶需求定制)

LED智慧水務系統展示大屏

1套

LED屏幕若干塊+拼接處理器1臺+品牌電腦1臺。
按照?qǐng)龅爻叽?,建議5m*3m及以上



2、方案預期成果

實現園區所有遠傳水表的累計流量、歷史流量、電池電壓、信號強度、繳費余額等運行情況分類統計,通過LED智慧水務系統大屏展示。

實現水表基礎信息管理、設備管理、遠程抄表、用戶檔案管理、繳費賬單管理、權限設置等功能。

實現所有遠傳水表的手機端繳費、電腦端繳費,歷史流量信息、歷史繳費信息查詢等功能。



備注:完全自主開發的產品及軟件系統,如有個性需求,可按照貴校的需求,定制化開發。
